本工程位于江汉区马场路与福利路交汇处的邬家墩地块，总建筑面积49915平方米，其中地下16232平方米，地上33683平方米。主要建设内容包括1#急救zhongxin综合楼、2#疾控zhongxin综合楼、3#疾控zhongxin实验楼、公共通道、架空门廊、连廊、门房、地下车库及设备用房、疾控zhongxin实验用房以及给排水、供配电、燃气、暖通、消防、无障碍设施、室外道路、绿化等配套工程。项目估算总投资35873万元。本项目是武汉市一所新建的大型医院综合办公楼，业主方积ji响应国家住建部以及武汉城建委关于推进建筑信息模型应用的精神，率先推行BIM技术应用工作，该项目入围武汉市城建委diyi批BIM技术应用试点项目。该项目主要应用点如下：

1、设计阶段BIM应用点有：三维建模、碰撞检查、净高分析、工程出量。

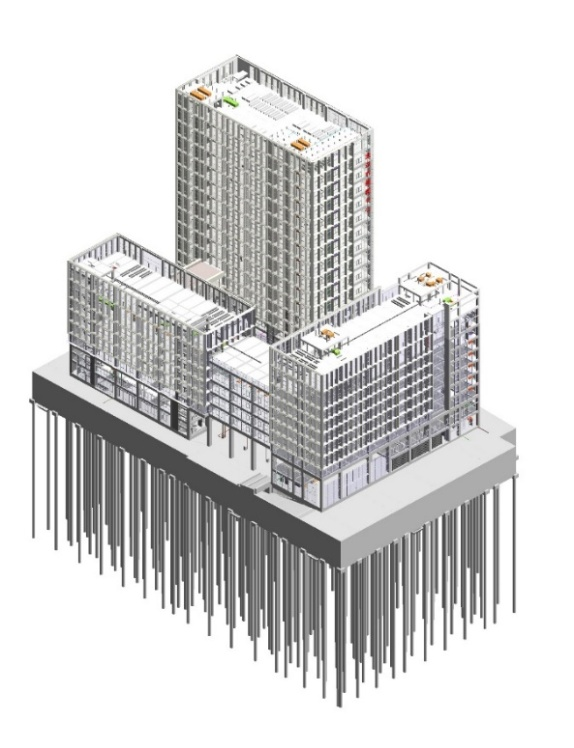

（1）建模。将2D图纸转化为3D模型，实现可视化模拟；

（2）审图。多zhuanye模型整合查找图纸问题，减少错、漏、碰、缺等设计问题，提高设计质量；

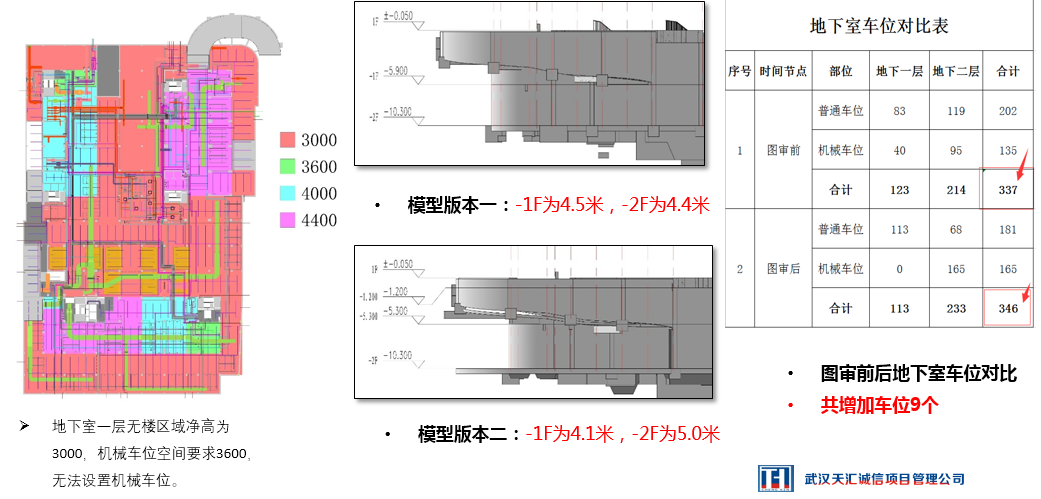

（3）净高分析。对优化后图纸进行净高分析；根据净高分析报告，我们发现原定的地下室一层机械车位空间只有3米而zuidi高度要求为3.6米，无法设置机械车位。及时反馈给业主和设计方，后期调整后的图纸将地下一层层高由4.5米调整到4.1米，地下二层层高由4.4米调整到5.0米，机械车位全部移到地下二层，调整后地下车位由337个增加到346个，相比之前增加了9个车位。

（4）计算工程量。利用BIM进行实物量计算，辅助工程预算的编制。

2、施工阶段应用点：施工场地布置、专项方案模拟、施工进度模拟、进度管理、质量anquan管理、分流水段提取工程量、需求变更模拟、管综优化出图、办公室面积出图。

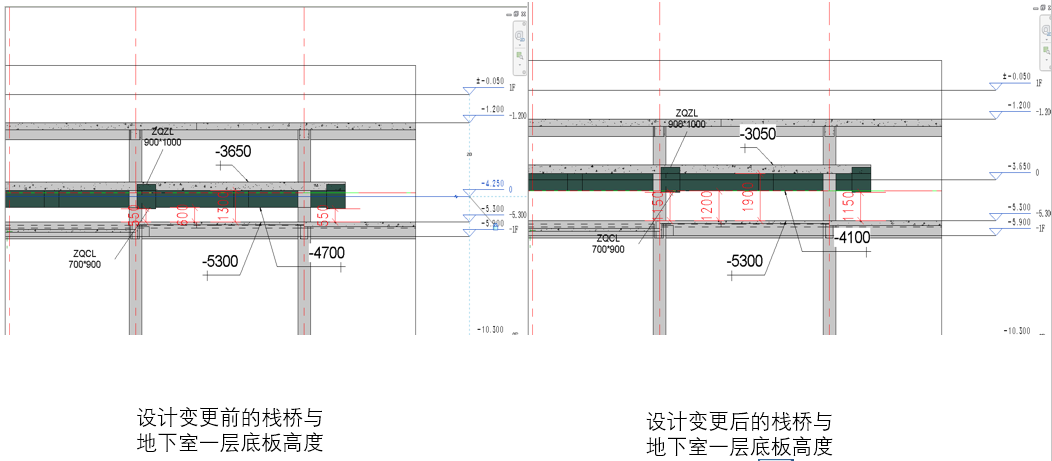

（1）施工方案模拟。运用BIM技术对施工场地布置、土方方案、支护方案等进行模拟，实现施工方案的不断优化；如栈桥施工方案技术交底，提前变更，避免返工；对栈桥进行建模，发现栈桥与地下室一层底板的高度明显不足以施工，进行设计变更后将栈桥与板进行提高600mm。

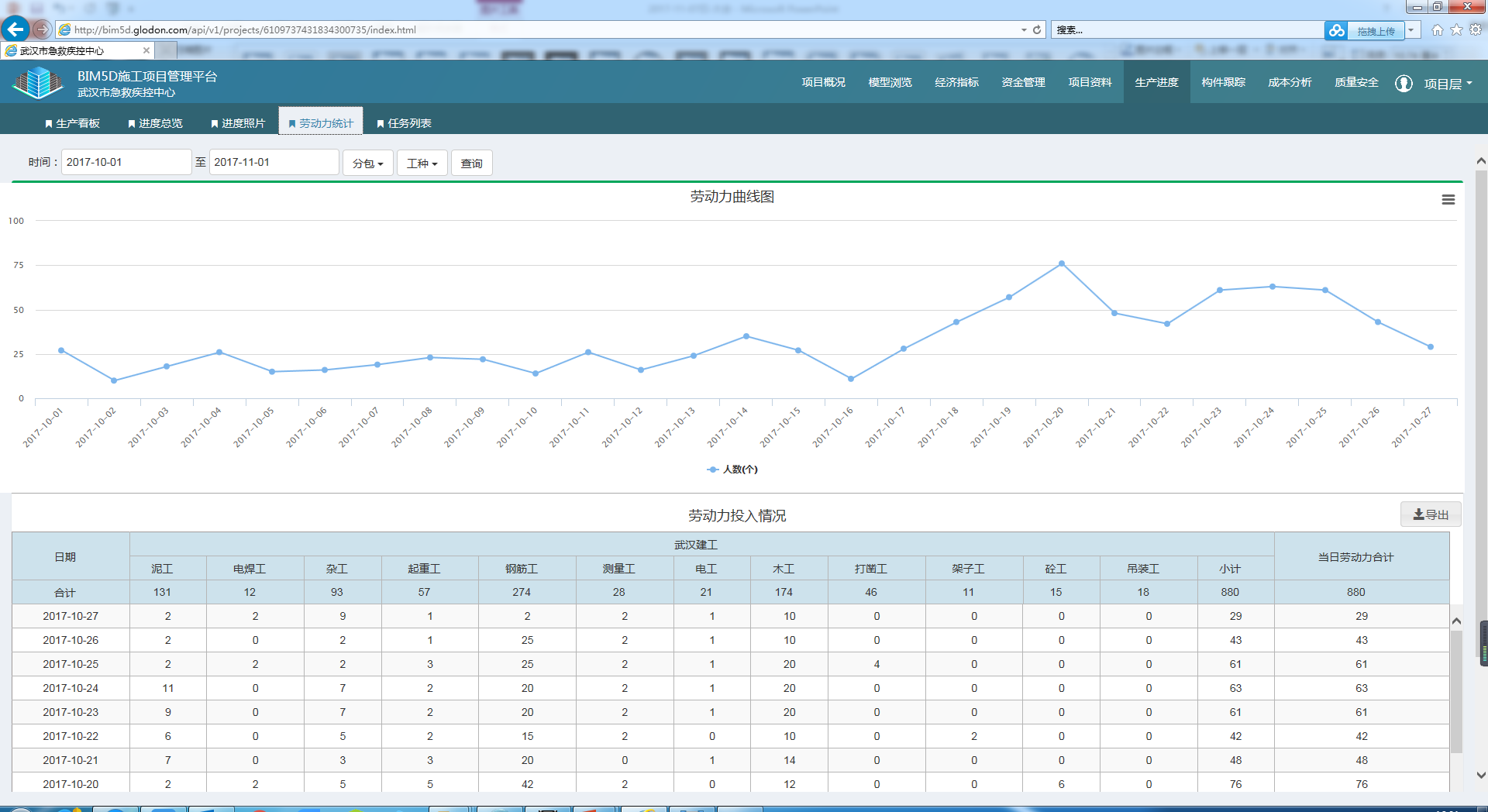

（2）施工过程模拟。运用BIM技术对施工进度、劳动力、物料等进行动态管控，实现可视化模拟；集成多zhuanye模型，管理各zhuanye及分包单位协调工作，从而提gaoxiao率；

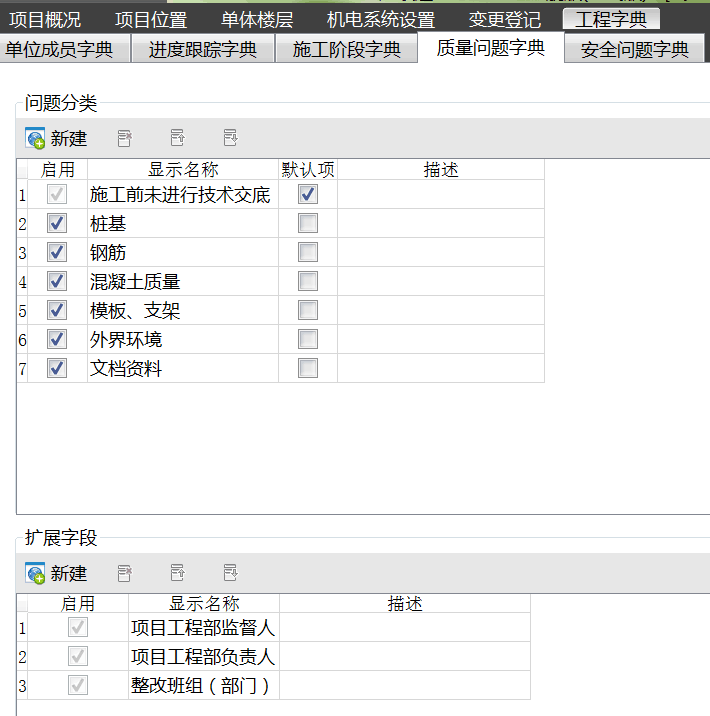

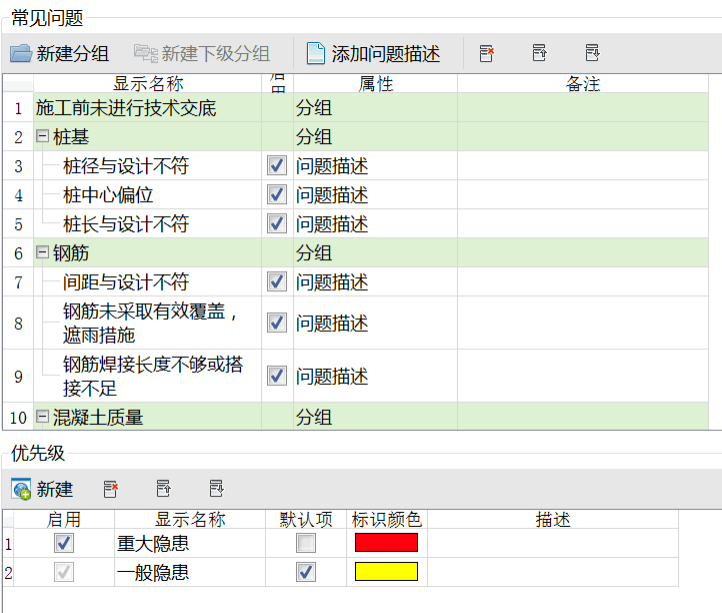

（3）进度和质量anquan管控。建立BIM5D平台，实现3D+进度+质量anquan管理；

（4）数据管理平台。集成多参与方、多阶段、多zhuanye的数据，形成yitihua数据信息平台。

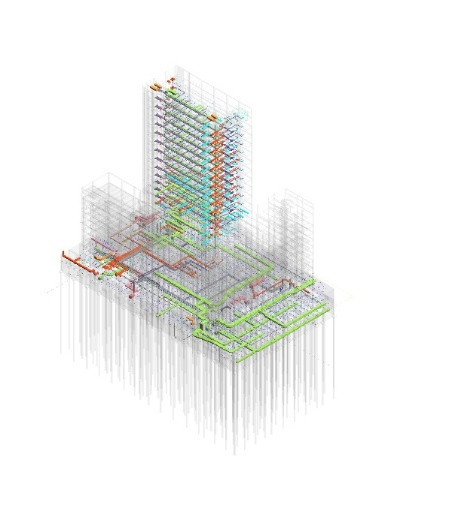

（5）机电管综出图。结合现场实际情况对地下室管线进行综合排布，发现机电系统内部各zhuanye之间出现的疏漏、机电系统和其他zhuanye的冲突和疏漏并找到解决的办法，合理排列机电设备及管线的位置走向，zuidachengdu减少管道所占空间。经监理、总包及分包单位认可后出具机电管综平面布置图、机电各zhuanye平面布置图、局部机电管综复杂部位剖面图及大样图并附标注说明，以便于各zhuanye合理安排工序，达到统筹的目的。
